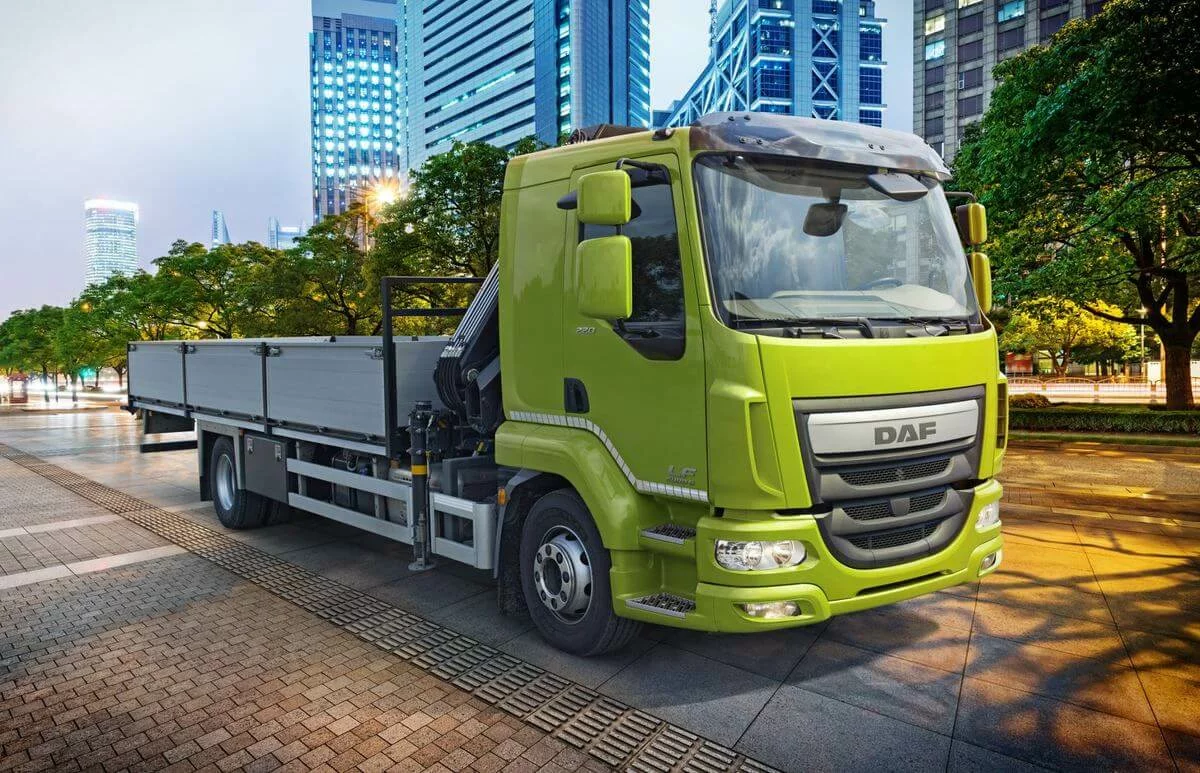

Кардан для коммерческого транспорта адаптирован к ежедневным повышенным нагрузкам. Регулярное техническое обслуживание карданного вала увеличивает его ресурс до 300-500 тыс. км. Прочность узла обеспечивается толстостенной секционной конструкцией с усиленными крестовинами, рассчитанными на бОльшие углы работы, подвесными опорами для гашения вибраций, термообработанными шлицами и антикоррозийным покрытием. В грузовых автомобилях вал часто дополнительно защищен кожухом.
Особенности узла
Конструкция повышенной прочности
Толстостенные трубы диаметром 100-150 мм выполнены из высококачественной стали марок 40Х/45, крестовины – из легированных сталей с последующей цементацией. Шлицы проходят объемную закалку для повышения износостойкости. От крутильных колебаний спасают надежные резиновые демпферы.
В современных «коммерческих» валах всё чаще используют композитные материалы (полимеры+углерод/стекловолокно). Обладая прочностью стали, они облегчают вес конструкции на 30-50%. От ударов и воздействия агрессивной внешней среды (тех же реагентов) кардан защищает металлический кожух, оцинкованный или нержавеющий. Увеличивая вес узла, он заметно повышает его надежность.
Модульная система
Длинномерные ТС оснащают модульной системой карданной передачи. Она состоит из многосекционного разборного вала, раздвижных шлицов (часто с автосмазкой), которые компенсируют осевые смещения, и нескольких промежуточных опор. Перекосы конструкции нивелируются компенсационными муфтами. Выход из строя одного модуля не требует замены всей системы. Ремонт карданного вала в этом случае оказывается максимально выгодным и оперативным.
Углы
Длинная база, высокий клиренс, вынужденная просадка подвески и повышенные нагрузки коммерческого транспорта требуют увеличенных допустимых углов кардана. У грузовиков и автобусов они достигают 5°, у полноприводных фургонов и внедорожников – 8°
Эффективная передача момента
КПД в 95% достигается благодаря оптимизированной конструкции, минимизирующей потерю крутящего момента и эффективно гасящей вибрации.
Симптомы поломок и их расшифровка
Вибрация кардана на скорости 60–90 км/ч /под тягой
Биение в резонансной зоне под тягой говорит о некорректной фазировке, износе подвесного подшипника/крестовин, ослаблении крепежа или же о разбалансировке узла в целом. Дисбаланс может быть вызван в том числе деформацией трубы вала, потерей балансировочных грузиков, неправильной сборкой и даже чрезмерным загрязнением кардана.
Стук/щелчки при трогании на загруженном авто
Резкий металлический стук на старте и при переключении передач возникает при выработке шлицевого соединения. Сильный (более 5-10° по инерции) люфт крестовин проявляется глухими ударами при трогании. Об ослаблении фланцевого крепления говорят щелчки и дребезжание при изменении нагрузки.
Гул/вой «снизу»
Кардан начинает «выть» во время разгона и под нагрузкой при разрушении подвесного подшипника или заклинивании крестовины (износ чашек/иголок, недостаточная смазка). Гул с пульсирующей вибрацией на 60-90 км/ч указывает на дисбаланс вала, металлический скрежет – на износ шлицов.
Дрожь после ремонта
Если вибрация появилась уже после ремонта вала, проверьте корректность фазировки. Если бьет исключительно на 60-90 км/ч, дело в неверной балансировке или же ее отсутствии. Дрожь вкупе со стуком говорит о недостаточной затяжке болтов.
Типовые поломки кардана для коммерческого транспорта и способы их устранения
| Поломка | Признаки | Решение |
Износ крестовины | Стук на старте, люфт при ручной проверке | Замена крестовины |
| Разбалансировка узла | Биение на 60-90 км/ч, усиливающееся под нагрузкой | Проверка фазировки, балансировка на стенде |
| Износ подвесного подшипника | Шум, гул, вибрация в салоне | Замена детали, проверка соосности вала |
| Разрушение шлицов | Стук при переключении передач, сильная течь смазки | Замена соединения |
| Деформация трубы | Вибрация на любой скорости, удары при вращении вала | Замена трубы или ее правка на станке |
| Ослабление крепежа | Щелчки, металлическое позвякивание при изменении нагрузки | Затяжка болтов с правильным моментом |
| Разрушение защитного кожуха | Быстрый износ шлицов, заметная течь смазки | Замена детали, очистка соединений и их смазка |
Диагностика – как сузить круг причин?
Тест «под тягой/накатом»
Самым распространенным симптомом поломки карданного вала грузовика/автобуса является вибрация. Определить ее природу поможет тест «под тягой/накатом». Машину разгоняют до 60-90 км/ч, а затем отпускают педаль газа. Если биение пропадает, дело в шлицах и крестовине. Если даже без нагрузки вибрация сохраняется, проблема кроется в разбалансировке колес, неисправности тормозов или подвески.
Быстрые проверки на подъемнике
Быстрая диагностика состоит из следующих этапов:
- ручная проверка на люфты. Признаком износа крестовины является зазор >0,5 мм. Люфт шлицевого соединения кардана >0,3 мм требует замены детали. Осевой люфт подвесного подшипника не должен превышать 1 мм;
- визуальный осмотр. Он помогает выявить коррозию, деформацию трубы кардана, последствия которой бывают плачевными, наличие трещин на ней, обнаружить утечку смазки, потерю балансировочных пластин, несовмещение меток, выявить разрушение резиновой муфты;
- проверка плавности хода. Заедание и скрин механизма при проворачивании вручную говорит о недостатке смазки и заклинивании крестовины;
- проверка крепежа. Около 30% вибраций уходит после подтяжки болтов.
Необходимость стендовой балансировки
Кардан коммерческого транспорта требует динамической балансировки на стенде после любых ремонтных работ, сопряженных с разбором узла, при замене крестовин/подшипника, после ДТП или грубого наезда на препятствие. Красный флаг здесь – биение вала в зоне 60-90 км/ч, усиление вибрации при разгоне. Обратиться в сервис стоит при нарушении фазировки и при потере балансировочных пластин.
Профилактика и регламент
Регулярное шприцевание обслуживаемых крестовин, осмотр подвесного/муфты/фланцев
«Коммерческий» кардан (неважно, перед нами LCV, среднетоннажник, спецтехника или огромный фургон) требует соблюдения жесткого регламента обслуживания. Каждые 5-10 тыс. км проверяйте целостность конструкции, надежность крепежа (момент затяжки строго по мануалу), смазывайте обслуживаемые и заменяйте необслуживаемые крестовины, контролируйте люфты (шлицы ≤0,3-0,5 мм, подшипники ≤1 мм). Раз в 50 тыс. км проводите полную дефектацию и заменяйте изношенные детали, проверяйте биение (допуск для грузовиков ≤0,8 мм, для микроавтобусов - ≤0,5 мм) и при необходимости проводите балансировку карданного вала.
Контроль углов/соосности после вмешательств/ДТП/замены агрегатов
Контроль углов кардана критичен после аварий или замены узлов (двигатель, КПП, мосты). Оптимальным методом проверки параллельности фланцев и правильности углов признается лазерная центровка.
Несоблюдение углов и некорректное центрирование приводит к ускоренному разрушению подшипника, сильным вибрациям и необходимости внеплановой замены крестовины.
Разметка перед разборкой, проверка фазировки при сборке
Перед демонтажем нанесите на шлицы/фланцы метки совмещения, пронумеруйте секции, сфотографируйте исходное положение деталей, включая балансировочные пластины. При сборке сохраняйте заводскую фазировку: вилки в односекционном вале – в одной плоскости, в многосекционном – под углом 90° друг к другу.
FAQ
| «Вибрация на 80 км/ч на пустом и груженом авто – это одно и то же?» | Нет. Вибрация только с грузом возникает при люфте в шлицах, ослаблении крепления редуктора или нарушении углов кардана. Причина усиления биения при движении груженым – деформация вала или даже перекос рамы. Если кардан одинаково бьет вне зависимости от нагрузки, дело в износе крестовины, нарушении фазировки, дисбалансе. |
| «Нужна ли балансировка карданного вала после замены только подвесного подшипника?» | Если после замены детали не возникает ощутимых вибраций, балансировкой иногда пренебрегают. Мы не советуем этого делать, ведь даже небольшой дисбаланс под нагрузкой заметно ускорит износ узла. |
«Почему после замены крестовины осталась вибрация?» | Причина биения в 90% случаев заключается в нарушении фазировки и несоосности элементов. Исключить стоит также люфт в подшипнике/шлицах, брак или недостаточную смазку новой крестовины. |
«Когда ремонт нецелесообразен, и нужен новый кардан?» | Замена кардана обоснована при сильной деформации (от 1 мм биения), критическом износе шлицов (люфт > 0.5 мм), заметной коррозии трубы, частых ремонтах, невозможности балансировки. Покупкой или изготовлением нового карданного вала для коммерческого транспорта стоит озадачиться и в том случае, если восстановление кардана выходит дороже 50–70% стоимости нового узла. |
Чек-лист
Проверка кардана подразумевает:
- исключение люфта деталей (стук/избыточное качание);
- проверку фазировки (90° между вилками смежных секций);
- выявление деформации трубы (макс. 0,8 мм для грузовиков);
- проверку состояния смазки и затяжки крепежа.
При отсутствии внешних дефектов вал отправляют на стендовую диагностику.
