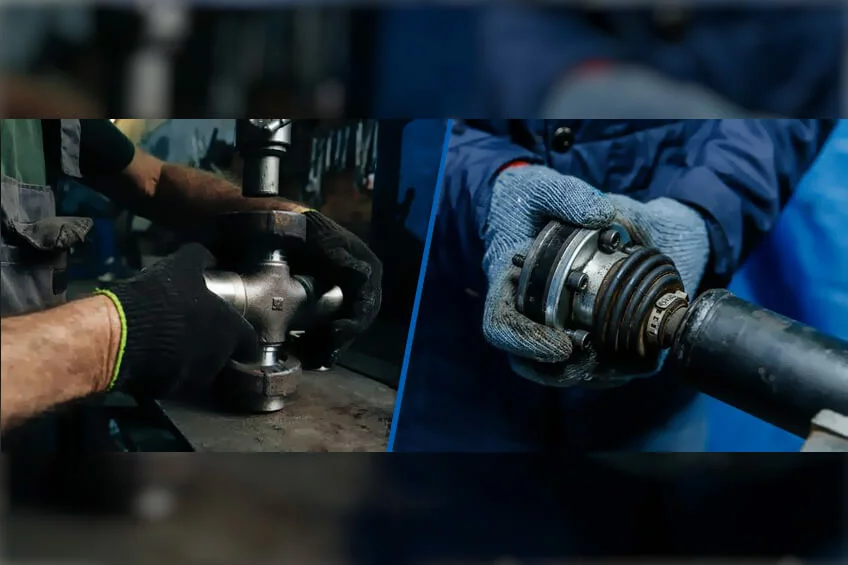

Крестовина или ШРУС в карданном валу: что лучше по ресурсу и вибрациям?

Выбор карданного механизма (крестовина или ШРУС-кардан) зависит от конструкции авто и условий его эксплуатации. Крестовины применяют в задне- и полноприводных машинах и грузовиках. Они прочные, но вибрируют при углах свыше 15°. ШРУСы идеальны для городских автомобилей». Они обеспечивают плавный ход до 50°, но менее выносливы. Компромиссом служит шарнир ГУКа. Переделка на ШРУС дарит комфорт, долговечность (ресурс 150+ тыс.км), открывает возможности для лифта подвески. Плюс отсутствие в конструкции кардана крестовины чаще всего сводит на нет необходимость проведения балансировки. Однако для бездорожья и грузовиков крестовины, благодаря своей простоте и ремонтопригодности, оказываются более подходящими.

H2 - Крестовина, двойная крестовина и CV – ключевые различия

В конструкцию одинарной крестовины классического кардана входят 4 игольчатых подшипника. Они размещены в чашках, закреплённых в проушинах вилок. Крестовина передает крутящий момент под углами до 15°, при бОльших углах создаёт заметные пульсации в работе. Имея ресурс 50-80 тыс. км, она требует регулярного шприцевания.

Двойная крестовина, он же шарнир ГУКа состоит из двух крестовин, соединённых промежуточной вилкой. Такая конструкция помогает снизить вибрации за счёт взаимной компенсации пульсаций. Рабочие углы – до 30-35°, ресурс – 150 тыс. км. Плавность у Double Cardan такая же, как у ШРУС, но сам механизм более прочный, выносливый и ремонтоспособный. Гибрид требует максимально точной центровки.

ШРУС (CV-шарнир) передаёт момент без пульсаций под углами до 45° посредством качения шариков/роликов в обойме. Обеспечивая максимально равномерный ход, карданный шарнир является необслуживаемым. Огромное значение для него имеет целостность пыльников, ведь герметичный механизм изначально очень чувствителен к грязи. Ресурс – 150-200 тыс. км. Главный минус CV-шарниров – их высокий ценник (от 10 000 руб. за саму деталь).

H2 - Ресурс и обслуживание: что «живёт» дольше?

Что лучше по ресурсу, крестовина или ШРУС, напрямую зависит от условий эксплуатации конструкции и качества его комплектующих.

H3 - Крестовина

Ресурс стандартных крестовин составляет 50-80 тыс. км, усиленных моделей – 100-150 тыс. км. Однако, крестовины часто «переживают» ШРУСы, так как способны адекватно работать как при сильных нагрузках, так и при контакте с загрязнениями. Обслуживание крестовин (шприцевание) каждые 15-20 тыс. км увеличивает ресурс детали на 30-50%. На длительность эксплуатации влияет качество компонентов конструкции. Мягкая сталь (<58-62 HRC) чашки приводит к быстрой деформации детали, появлению люфта и заклиниванию крестовины. Слабозакалённые иглы крошатся, вызывая задиры на рабочих поверхностях механизма и шум.

H3 - ШРУС

Ресурс ШРУСа в кардане при эксплуатации на ровных дорогах с сохранением герметичности пыльников составляет 150-250 тыс. км. Однако, в реальных условиях срок службы часто сокращается до 20-50 тыс. км. Причинами этого выступают потеря герметичности (если пыльник порвался, последствия в виде хруста, износа и заклинивания не заставят себя долго ждать), эксплуатационные факторы (работа под углами >35-45°, лифт подвески без коррекции приводов, несоосность двигателя и редуктора), езда по бездорожью (ударные нагрузки на привод, резкие рывки при пробуксовке, удары о камни). Чтобы ШРУС прослужил дольше, важно использовать качественные резиновые/силиконовые пыльники, специальные термосмазки, а также своевременно проводить диагностику узла.

H2 - Вибрации и комфорт: кто «проигрывает» на скорости?

H3 - Вибрации от крестовин

Вибрация от крестовин в зоне резонанса 60-90 км/ч проявляется низкочастотной дрожью по кузову (в полу и под сидениями), гулом и металлическим звоном, исчезающим при сбросе газа. Под нагрузкой (разгон, подъём) она усиливается. Основные причины – нарушение фазировки или износ крестовин. Если фазировка корректна, проблема может быть в разрушенном подвесном подшипнике. Помимо биения он вызывает постоянный гул при движении и заметно усиливает дисбаланс узла.

H3 - ШРУС и вибрация на углах

Вибрации от ШРУСа всегда сопровождаются характерным хрустом, он указывает на критический износ внешнего шарнира.

Если в автомобиле со ШРУСом появилась тихая дрожь по прямой, нарастающая при разгоне, следует исключить нарушение соосности двигателя и редуктора. Ровное биение с 60 км/ч, не зависящее от траектории движения, – признак дисбаланса вала.

Причиной сохранения вибраций после переделки кардана на ШРУС может быть превышение углов кардана (>35°) и вызванная им пульсация, нарушение параллельности фланцев (перекос буквально на 1-2°), дисбаланс секций вала (допуск 5-10 г/см), ошибка сборки (игнорирование меток совмещения, отклонение от центрующей опоры, нарушение фазировки или невыдерживание момента затяжки в 50-70 Нм).

H2 - Особенности перехода с крестовины на ШРУС

Подойдёт ли вам переделка кардана на ШРУС, плюсы и минусы которой мы обозначили в таблице? Однозначно – да, если вы передвигаетесь преимущественно по ровным трассам, любите скорость и цените комфорт.

H3 - Двойная крестовина vs CV

Двойная крестовина предпочтительнее ШРУСа и обычного кардана в случаях, где критичны:

1. Большие углы передачи крутящего момента (от 15° до 35°)
Double Cardan сохраняет плавность работы до 25-35°, тогда как крестовины вибрируют уже при углах >10-12°. ШРУС выдерживает углы до 45°, но при длительной работе в экстремальных углах быстро перегревается и изнашивается.

2. Точная соосность валов
Double Cardan менее чувствителен к небольшим перекосам нежели одинарная крестовина. ШРУС же требует идеальной центровки.

3. Высокие нагрузки и долговечность
Двойная крестовина, в отличие от ШРУСа, оказывается надёжнее при постоянных ударных нагрузках.

4. Отсутствие вибраций на высоких скоростях
Крестовина при движении от 3 000 об/мин вызывает резонанс. Конструкция Double Cardan компенсирует пульсации при передаче крутящего момента. При этом CV на высоких скоростях работает заметно тише.

H2 - Диагностика, и что делать после работ?

Диагностика карданного вала после переделки включает в себя проверку углов (КПП-редуктор ≤3°), соосности и фазировки (угол между смежными секциями вала 90°). Проверяют также состояние шлицевого соединения, резиновой муфты и пыльников. В процессе дефектации особое внимание уделяется контролю крепежа, выявлению имеющихся люфтов.

После любых вмешательств в конструкцию вала (будь то замена крестовины, ремонт кардана или его замена на ШРУС) обязательна балансировка узла на стенде с определением степени, локации дисбаланса, подбором балансировочных грузиков. Данные черновой и точной доводки вносятся в протокол балансировки. Логичным завершением процедуры становится проведение пробного заезда с тестом «под тягой/накатом» для выявления остаточных вибраций.
