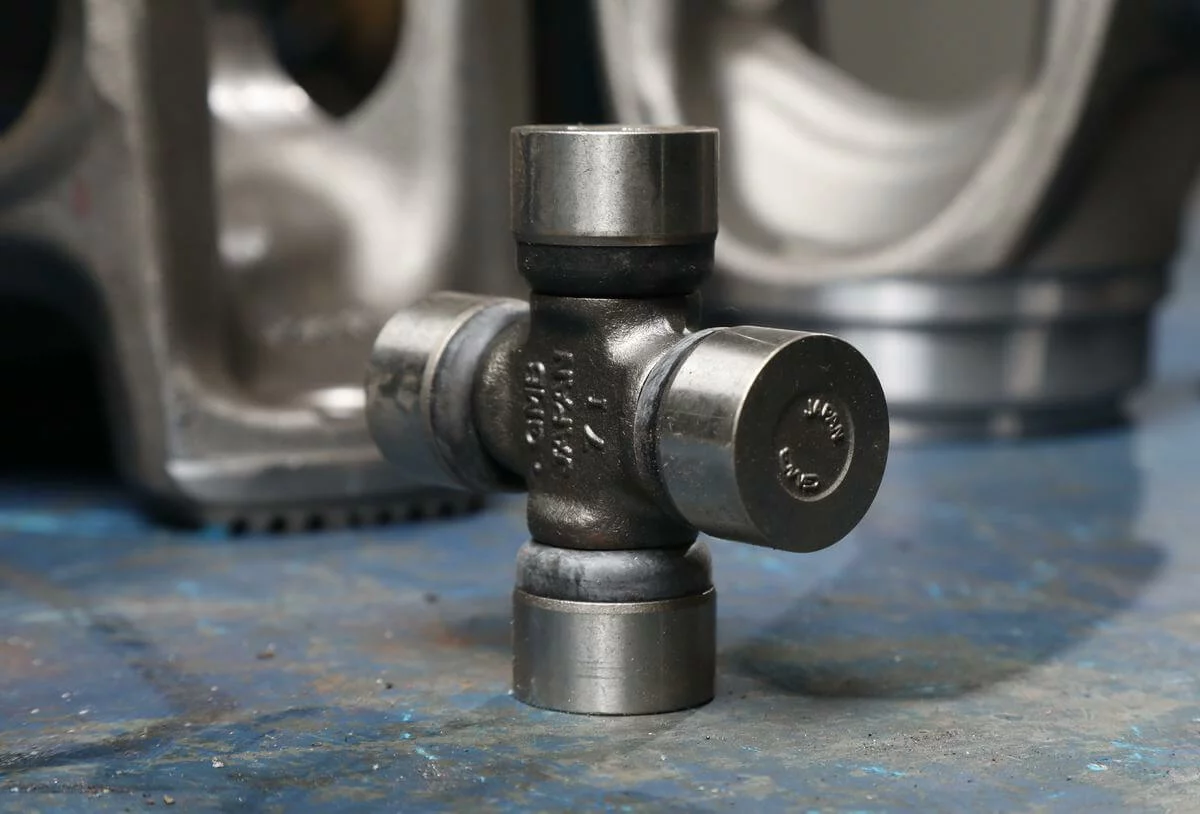

Почему новая крестовина может выйти из строя за несколько тысяч километров?

Быстрый износ и даже заклинивание недавно установленной крестовины – ситуация не из приятных, но встречается она достаточно часто. Основными причинами неполадок выступают ошибки при замене крестовины, некорректный подбор новой детали (несоответствие серии, размеров, конструкции), низкое ее качество. Способствуют ускоренному разрушению механизма пренебрежение балансировкой вала, а также чрезмерные нагрузки на кардан.

Три главные причины раннего выхода из строя

Некорректный сбор и установка

Нарушение монтажа крестовины чаще всего проявляется в ее недожатии или пережатии. Недожатие создает ударный люфт между чашкой и стопорным кольцом. В результате имеем изношенные, а иногда и полностью разбитые уши вилки, разрушенный подшипник, выдавливание чашки, риск обрыва вала из-за разборки шарнира на ходу. Пережатие затрудняет вращение механизма, вызывая перегрев подшипника, выгорание смазки и в будущем заклинивание крестовины. К подобным плачевным последствиям приводит и небольшой перекос чашек при запрессовке.

Серьезной ошибкой является допущение несоосности вилок. Их смещение из одной плоскости заставляет крестовину работать под критическим углом, что резко сокращает ее ресурс.

Установка без достаточной смазки, игнорирование ситуаций, когда смазочные каналы механизма не совпали, а также использование неподходящего типа смазки приводит к возникновению внутри крестовины усиленного трения. Увеличенная нагрузка на подшипник, работающий «насухую», запускает процесс его интенсивного разрушения, способствует появлению люфта и в конечном счете приводит к заклиниванию механизма.

Неподходящие расходники

При грамотной замене крестовины особое внимание уделяется тщательному подбору толщины и диаметра стопорных колец. Слишком тонкие кольца вызывают люфт, слишком толстые сложно запрессовываются, оказывают избыточное давление на подшипник, приводя к его перегреву и разрушению. Наружный диаметр кольца обычно соотносится с диаметром чашки. Кольцо должно входить в свою канавку плотно, с натягом. В противном случае чашка начнет люфтить. Удары и вибрации выбьют кольцо, произойдет выдавливание чашки, и шарнир просто распадется.

Важным параметром является и зазор в стыке кольца. Слишком большой зазор создаст люфт, ускорит износ проушин и поспособствует выдавливанию чашки. Если зазор слишком маленький, «длинное» кольцо будет выступать из канавки, не позволяя чашке занять свое посадочное место. Последствия (пережатие, тугой ход механизма, риск выдавливания чашки и разборки крестовины, разрушение посадочных мест, вибрация) не заставят себя долго ждать.

Иногда проблема заключается и в низком качестве устанавливаемой детали. «Одноразовую» крестовину отличают кривые канавки, хлипкие, быстро разрывающиеся сальники, мягкая, деформируемая сталь, неспособная выдерживать заявленные нагрузки. А вот ценник у детали весьма выгодный. Правда, уже спустя несколько тысяч километров пробега приходится менять не только саму крестовину, но и смежные с ней механизмы.

Отсутствие балансировки

Сломалась крестовина после замены? Вполне возможно, что в выбранном вами сервисе пренебрегли балансировкой карданного вала. А ее необходимо проводить не только после ремонта узла, но и при замене отдельных его компонентов. Небольшая разница в весе обновленной детали, едва заметное ее смещение при монтаже нарушает баланс вала. Минимальный дисбаланс провоцирует появление вибрации, которая способна разрушить игольчатые подшипники шарнира буквально за сотни километров.

Другие причины

Иногда, к тому, чтобы быстро разбилась крестовина, приводят регулярные ударные нагрузки и нарушение правил эксплуатации авто. Езда по жесткому бездорожью, перегрузка машины, агрессивный стиль вождения не идут на пользу новой детали. Грязь, попадающая внутрь механизма из-за повреждения пыльников, способствует абразивному износу игольчатых подшипников. А игнорирование смазки по регламенту (в обслуживаемых моделях) повышает риск заклинивания механизма в целом.

Как распознать проблему в первые 1000–3000 км?

Признаками того, что новая крестовина вышла из строя, являются:

• посторонние звуки (щелчки, стуки при трогании с места и при переключении передач D/R, скрежет при повороте на малых скоростях, вой и гул, нарастающий со скоростью);
• вибрация во время движения, рывки при разгоне;
• «ржавые» или масляные потеки из-под уплотнителей на подшипнике;
• люфты.

Проверки после замены (чек-лист мастеру)

Перед сдачей работы мастер должен вручную убедиться в отсутствии у новой крестовины продольного и радиального люфта, а также исключить осевой люфт шлицев.

Специалисту нужно визуально оценить геометрию механизма. Вилки шарниров должны быть установлены в одной плоскости, в противном случае появления вибрации не избежать.

Важный этап – оценка надежности крепления. Динамометрическим ключом мастеру следует проверить момент затяжки болтов фланцев.

После замены крестовины в сервисе должны отбалансировать карданный вал, предоставив автовладельцу протокол работ.

Проверка завершается пробным заездом, в ходе которого специалист проверяет отсутствие вибрации и нетипичного звучания кардана.

Что делать, если новая крестовина «поехала»?

Признаки выхода из строя недавно замененной крестовины нельзя игнорировать. Попытки дождаться «притирки» механизмов приводят лишь к усугублению проблемы, неисправностям смежных узлов и окончательной поломке кардана.

Если новая крестовина начала разрушаться, немедленно обращайтесь в сервис, в котором проводили ее замену. Стук и вибрация через 1 000-3 000 км свидетельствуют о явном браке детали или недочете при ее монтаже. Предъявляйте претензию с подробным описанием симптомов и настаивайте на комплексной диагностике карданного вала, проведении гарантийного ремонта, восстановления вилок, посадочных мест и других поврежденных элементов узла.

Важно! «Кардан Баланс» предоставляет своим клиентам 6 месяцев безусловной гарантии на все выполненные услуги.
