Что проверить в кардане после летних поездок и бездорожья перед зимой

Грунтовки, камни, глубокая колея и броды нагружают кардан иначе, чем ровный асфальт. Труба может получить удар, на защите остаются грязь и растительность, а вода добирается до поврежденных уплотнений. Прицеп и полная загрузка дополнительно нагружают шарниры и опоры.

Проверка кардана после бездорожья нужна не после каждой лужи. Она оправдана, если был ощутимый контакт с препятствием, глубокий брод, долгое движение в тяжелой грязи или после поездки появились новые звуки и вибрация. Осмотр до зимы позволяет устранить последствия лета до того, как к ним добавятся реагенты, снеговая каша и частые перепады температуры.

Почему после активного лета кардан стоит осмотреть отдельно

Защита двигателя и коробки не всегда закрывает всю карданную передачу. На внедорожнике, пикапе или автомобиле 4х4 вал проходит вдоль днища и может соприкоснуться с камнем, грунтом или веткой. У коммерческого транспорта риск повышают постоянная загрузка, длинные пробеги по строительным площадкам и движение по разбитым дорогам.

После возвращения автомобиль желательно вымыть снизу настолько, чтобы детали были видны, а затем осмотреть их при безопасном доступе. Грязевой слой способен скрыть вмятину, след сварного груза, надрыв пыльника и трещину опоры. Мойка при этом не заменяет проверку люфтов и вращения.

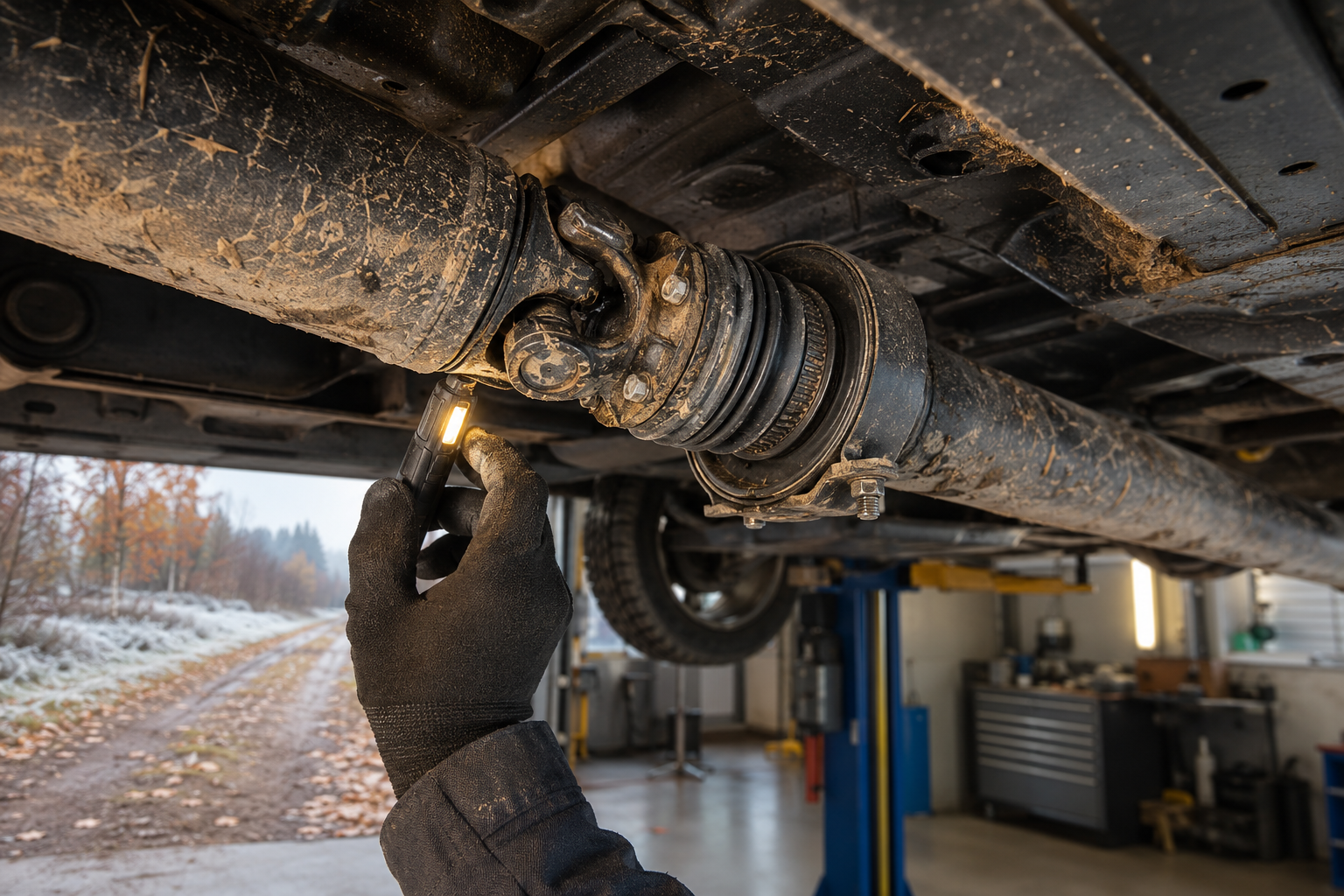

Осмотрите трубу карданного вала

Ищите свежие царапины, вмятины, заломы и участки, где вал явно касался защиты, выхлопной системы или препятствия. На быстро вращающейся трубе даже небольшое изменение геометрии заслуживает оценки: значение имеет не внешний вид сам по себе, а появившееся биение и его влияние на баланс.

Не пытайтесь выправить трубу ударами или нагревом на автомобиле. Такая правка не контролирует ось вращения и может ослабить металл или сварной шов. Специалист сначала измеряет геометрию, затем решает, допускает ли деталь восстановление или требуется замена поврежденной части.

Проверьте балансировочные грузы

Грузы - небольшие металлические пластины, закрепленные на трубе при балансировке. Камень или контакт с грунтом может повредить их, хотя визуально место утраты не всегда очевидно. Основания для проверки - свежий след сварки без пластины, повреждение рядом с грузом и новая вибрация, которой не было до поездки.

Самостоятельно приклеивать или приваривать груз по отметине нельзя. Его масса и положение подбираются по измерениям вращающегося вала. Ошибка способна усилить колебания вместо их устранения.

Крестовины после воды и грязи

Исправные уплотнения рассчитаны на защиту подшипников, но старые или поврежденные элементы могут пропустить воду и абразив. У крестовин проверяют люфт, плавность хода, состояние чашек, уплотнений и наличие рыжих следов. Заедание не менее существенно, чем свободный ход: тугой шарнир меняет работу карданной передачи и способен вызывать вибрацию.

После брода не следует автоматически разбирать все крестовины. Действия зависят от конструкции. Обслуживаемые шарниры смазывают по требованиям производителя; герметичные оценивают по состоянию и при подтвержденном дефекте заменяют. Скрип, щелчок и ржавый налет у чашки - повод для проверки, а не для заливания наружной поверхности универсальной смазкой.

Шлицевое соединение

Осмотрите пыльник, хомуты и другие элементы защиты. Разрыв или смещение после ветки и плотной грязи может открыть шлицы для воды. При диагностике оценивают окружной люфт, плавность осевого перемещения, коррозию и состояние смазки у обслуживаемых конструкций.

Удар при трогании бывает связан со шлицами, но такой же симптом дают редуктор и другие трансмиссионные зазоры. Правильная проверка показывает, в каком соединении возникает свободный ход, а не назначает ремонт только по звуку.

Подвесной подшипник и крепление

У многосекционных карданов грязь может набиваться вокруг промежуточной опоры. После очистки проверьте резину на трещины и надрывы, положение подшипника, состояние кронштейна и следы контакта. Удар по днищу способен деформировать не только вал, но и крепление, из-за чего меняется рабочее положение секций.

Гул подвесного подшипника нужно отличать от шума шин, ступиц и редуктора. Поврежденная опора чаще заметна также по вибрации в полу и изменению симптома под нагрузкой. При подтвержденном дефекте требуется замена подвесного подшипника кардана, а не только очистка резины.

Фланцы и крепеж после ударных нагрузок

На фланцах ищут трещины, деформацию, смещение и свежие следы контакта. Крепеж должен быть на месте, но подтягивать его «для надежности» без процедуры и момента затяжки конкретной модели не следует. Некоторые соединения используют специальные болты, фиксаторы или порядок установки.

Если после поездки появилось биение, дополнительно проверяют, не сместилась ли защита днища или выхлопная система и не касается ли она вращающегося вала. Такой контакт иногда имитирует повреждение кардана и оставляет характерные полированные следы.

5 симптомов после бездорожья, при которых нужен сервис

Сразу после грязевой поездки вибрацию иногда создают налипшие массы внутри колес. Если после тщательной очистки она исчезла, кардан может быть ни при чем. Если симптом остается, особенно под тягой и в полу, проверку расширяют.

Почему поврежденный кардан лучше проверить до зимы

Надорванный летом пыльник зимой пропускает больше воды и соли. Незначительная коррозия около поврежденного уплотнения развивается быстрее, а ослабленная резиновая опора хуже переносит холод и загрязнение. Кроме того, на снегу и скользкой дороге сложнее спокойно воспроизвести вибрацию и отделить ее от работы шин.

Перед холодами полезно пройти общий чек-лист подготовки кардана к зиме. Он дополняет осмотр после бездорожья проверкой уплотнений, шлицев и сезонных признаков.

Ремонт или балансировка после повреждения

Выбор зависит от результата измерений. Если исправный вал потерял груз или после сборки имеет дисбаланс, поможет балансировка карданного вала. При вмятине, трещине, погнутой вилке, заедающей крестовине или разрушенной опоре сначала устраняют механический дефект. Балансировать неисправную конструкцию как есть - неверная последовательность.
